TC-YD除塵布袋檢漏儀/靜電粉塵濃度計
| 型 號： | |
| 報 價： |  |
TC-YD除塵布袋檢漏儀/靜電粉塵濃度計產品概況： TC-YD系列粉塵濃度變送器測量塵埃粒子經過一個固定探頭的靜電荷感應量。塵埃粒子與探頭感應產生靜電荷，通過探頭進行信號放大并傳送進監測控制系統。靜電荷的大小與塵埃粒子的流量成比。本系統的高科技電子線路把這部分電荷轉換成為控制信號輸出，啟動粉塵超標排放警報，同時用于連續記錄粉塵粒子的總量或濃度。TC-YD（I型）裝置提供了目前世界交流耦
- 產品描述
TC-YD除塵布袋檢漏儀/靜電粉塵濃度計
一、TC-YD除塵布袋檢漏儀/靜電粉塵濃度計產品概況：
TC-YD系列粉塵濃度變送器測量塵埃粒子經過一個固定探頭的靜電荷感應量。塵埃粒子與探頭感應產生靜電荷，通過探頭進行信號放大并傳送進監測控制系統。靜電荷的大小與塵埃粒子的流量成比。本系統的高科技電子線路把這部分電荷轉換成為控制信號輸出，啟動粉塵超標排放警報，同時用于連續記錄粉塵粒子的總量或濃度。TC-YD(I型)裝置提供了目前世界新交流耦合技術。這是現代精確和穩定的監測技術，特別適合連續排放記錄和數據累積。本監測系統工作原理是運用塵埃粒子流經探針周圍所產生的電荷感應來確認塵埃粒子在線排放量（mg/sec）或排放濃度(mg/m3）。在燃燒工況相對穩定的情況下（即在同一個排放點上，流速、溫度、壓力、濕度和煙塵顆粒性質都沒有很大的變化，小于±90%的變動），本系統經直接校定后也可用于在線監測排放濃度（單位＝mg/M3）。
二、使用范圍：
TC-YD系列粉塵濃度變送器廣泛應用于各種工業用途，包括：煉鋼、發電、石油、化工、醫藥、建材加工、采煤和采礦、水泥制造和包裝等行業。典型用途包括布袋除塵器濾袋破損的探測，或粉狀材料回收、產品輸送總量監測，或各種大小、各種燃料的鍋爐煙塵排放濃度監測。
三、儀器特點
TC-YD系列粉塵濃度變送器四大特點：
1、采用良好的實用技術—改進型交流耦合技術，對粉塵的探測靈敏度高，線性度好，粉塵沾染探頭后不影響測量靈敏度，免維護免清理。
2、標準二線制4-20mA電流輸出，抗干擾能力強，易于遠距離信號傳輸，對信號傳輸導線無特殊要求，輸出電流與粉塵濃度成線性關系，方便后續的PLC數據處理。
3、安裝使用與二線制壓力變送器**，現場工程技術人員無須任何特殊培訓即可正確使用，安裝方便運行可靠。
4、接線盒內置一體化變送器輸出的4-20mA電流與粉塵感應探針之間電氣隔離，實現信號的安全傳輸。
四、技術參數：
| 操作環境溫度 | -20℃～60℃（電子部件） |
| 操作環境濕度 | 不結露90% |
| 操作環境振動 | zui高連續震蕩量，任何方向、任何頻率：均方根值2g(20m/s2) |
| 操作環境電磁場 | 在50 赫茲時zui高值=60A/m (相等于一個1 米×1 米正方形電磁線圈內有50AT 的磁場) |
| 操作環境保護 | 保護等級：IP66/NEMA4 鋁合金殼體，適合非腐蝕性環境內安裝，不銹鋼探針 |
| 管道氣體壓力 | -0.1 – 1MPa |
| 管道氣體流速 | 1m/s～30m/s |
| 管道氣體溫度 | －50℃～450℃ |
| 管道外徑 | 0.1米～4 米 |
| 探針結構 | 標準探針是M6，長度160 mm 316 不銹鋼棍。 |
| 塵埃顆粒大小范圍 | 標稱0.1μM～200 μM，在標稱范圍外仍然能夠接收但信號特性有點不同。 |
| 零點漂移 | (時間) 每年低于量程的1% 。 |
| 零點漂移 | (溫度) 在的溫度范圍內，低于量程的1%。 |
| 滿量程漂移 | (時間) 每年低于量程的1% |
| 滿量程漂移 | (溫度) 在的溫度范圍內，低于量程的1%。 |
| 線路穩定性 | 系統所有部件均選用高穩定性電子組裝件。 |
| 噪音抵抗性 | 所有50 或60 赫茲音頻和諧波均在信號被接收之前全部濾掉 |
| 測量范圍 | 0-9/12/25/50/100/200/400/800/1000 mg/M3 |
| 變送器輸出方式 | 二線制4 – 20mA（內置隔離器，防爆防干擾） |
| 變送器電源 | 15V – 32VDC |
五、儀器安裝
1、傳感器裝在垂直管道上，距閥門、彎頭5倍以上管徑處，需在水平管道取樣時，不得裝在底部。對多個箱體并聯運行的煤氣除塵系統，應在被測除塵箱體的出口處進入凈煤氣總管前的管道上開孔（開孔尺寸為φ32mm）,將固定傳感器的底座接口端垂直焊接在直管段較長的水平管道頂部。
2、傳感器接線盒為防雨式，信號電纜通過接線盒上的穿線孔，直接接到盒內的接線端子，然后壓緊密封膠圈，外引電纜應就近固定，以防風雨中來回?cái)[動，造成傳輸導線的機械損傷。
3、傳感器探棒的長度，根據用戶需測管徑由儀表廠家供應。

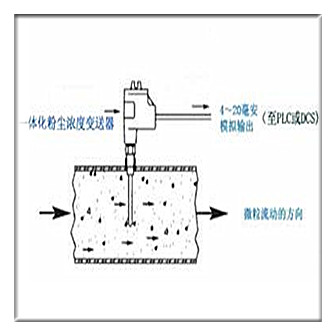

4、安裝示意圖：
